Material för portningsverktyg: Optimera prestanda och hållbarhet

Höghastighetsstål (HSS):

• Typer: M2, M7, T15 är vanliga på grund av deras seghet och prisvärdhet.
• Fördelar: Bra slitstyrka och lämpliga för allmänt bruk.

Kobolt höghastighetsstål:

Exempel: Inkluderar kvaliteter som M35 och M42, som innehåller kobolttillsatser.

Fördelar: Förbättrad värmebeständighet och hårdhet jämfört med standard HSS, lämpar sig för tuffare material.

• Volframkarbid:
• Sortering: Mindre vanliga för försänkningsborrningar, men vissa specialkvaliteter erbjuder extrem hårdhet för mycket slipande arbetsstycken.

Fräsar av hårdmetall

• Volframkarbid: Standarden för hårdmetallfräsar på grund av deras exceptionella hårdhet, slitstyrka och förmåga att hålla komplicerade former.
• Sortering: Det finns olika hårdmetallkvaliteter som påverkar hårdheten och slitstyrkan. För grader används ofta något hårdare kvaliteter än de som används för skärverktyg.

Slipande rullar, lameller och stenar

• Slipande korn:

Aluminiumoxid: Mångsidigt och kostnadseffektivt för många material.

Kiselkarbid: Hårdare än aluminiumoxid, för mycket hårda arbetsstycken eller aggressiv materialavverkning.

Keramik: Högpresterande korn för krävande applikationer, med slitstyrka och hållbarhet.

• Stödmaterial:
• Tyg: Flexibel baksida för rullar och klaffar.
• Glasfiber: Förstärkt underlag för vissa högpresterande slipmedel.

Faktorer för materialval

• Arbetsstyckets material: Hårdheten och nötningsförmågan hos motorcylinderhuvudets material (aluminium, gjutjärn etc.) är de viktigaste faktorerna.
• Typ av verktyg: För försänkningshål krävs hårdare material än slipmedel, som fokuserar på slitstarka kornstorlekar.
• Produktionsvolym: Påverkar vikten av verktygets livslängd i förhållande till den initiala kostnaden.
• Önskad finish: Finare finish på portar kräver en progression av slipkorn.

Ytbeläggningar för specifika verktygstyper

• Verktyg för försänkningsborrning

TiN (titannitrid): En vanlig, allmänt användbar beläggning som kan förbättra slitstyrkan och minska friktionen något i vissa portningsscenarier.

TiCN (titankarbonitrid): Ett hårdare och slätare alternativ till TiN, som eventuellt kan ge något bättre slitstyrka.

Specialiserade beläggningar: Beläggningar som är skräddarsydda för mycket slipande material kan vara användbara för nischade portningsapplikationer.

• Hårdmetallfräsar

Mindre vanligt: Beläggningar används mer sällan på hårdmetallfräsar på grund av de komplexa geometrier som krävs och hårdmetallens inneboende materialegenskaper.

Potentiella nischade användningsområden: I mycket krävande portningsscenarier med specifika material kan specialbeläggningar som TiAlN eller diamantliknande kol (DLC) ge marginella förbättringar av slitstyrkan.

• Slipande verktyg


Vanligtvis inte belagda: Det är själva slipkornen som ger slitstyrkan. Beläggningar används vanligtvis inte på valsar, klaffar eller portningsstenar.

Faktorer att ta hänsyn till

• Kostnadseffektivitet: Beläggningar innebär en extra kostnad. Det är inte säkert att fördelarna alltid överväger för portningsverktyg jämfört med vanliga skärverktyg.
• Materialkompatibilitet: Det arbetsstycke som ska portas är avgörande. Beläggningar ger störst fördelar vid bearbetning av hårda, slipande material.
• Geometri: Beläggning av komplexa grader kan vara en utmaning och ojämn täckning kan påverka prestandan negativt.

Primärt användningsfall

• Portning av motorcylinderhuvud: Portningsverktyg används främst för att modifiera och omforma insugs- och avgasportarna i en motors topplock. Målet är att förbättra luftflödet för ökad kraft och effektivitet.

Specifika branscher och tillämpningar

• Högpresterande fordon:
• Entusiaster som modifierar gatubilar för att öka hästkrafterna och vridmomentet.
• Racingteam som minutiöst optimerar motorerna inom ramen för sin sports regelverk.
• Tuning av motorcyklar: Portning av cylinderhuvuden för både gat- och tävlingsmotorcyklar.
• Prestanda för små motorer: Anpassning av motorer i kartar, gräsmatteutrustning och andra applikationer där luftflödesvinster är fördelaktiga.
• Potentiella nischade användningsområden: Vissa specialiserade portningsverktyg kan ha tillämpningar inom andra branscher där det krävs omformning av inre passager (t.ex. form- och stansarbete, även om det är mindre vanligt).

Varför portningsverktyg används

• Effektvinster: Optimerade portar kan avsevärt öka en motors förmåga att andas.
• Effektivitet: Förbättrat luftflöde kan leda till bättre bränsleekonomi under vissa förhållanden.
• Anpassning: Portar gör det möjligt att skräddarsy motorns egenskaper för att matcha ett specifikt fordons inställningar eller avsedda användning.

Nyckelsektorer som använder portningsverktyg

Högpresterande fordon: En kärnindustri för portningsverktyg. Inkluderar:

• Entusiaster för gatuprestanda: Söker effektvinster för sina personliga fordon.
• Professionella racingteam: Noggrann optimering av motorer för maximal prestanda inom ramen för tävlingsreglerna (dragracing, circuit racing etc.).

Motorcykelprestanda: Betydande överlappning med fordonsindustrin och omfattar:

• Motorcykelracing: Där motorportning är vanligt för att uppnå konkurrensfördelar.
• Street- och custombyggare: Enskilda personer och verkstäder som anpassar motorcyklar för att få både kraft och unik karaktär.

Prestanda för små motorer: Portning tillämpas på mindre motorer där luftflödesvinster ger märkbara förbättringar, inklusive:

Kartracing: Mycket konkurrenskraftig, med portning som en vanlig tuningmetod.

Modifierad gräsmatteutrustning: Entusiaster som anpassar utrustning för kraft och effektivitet.

• Nischtillverkning (mindre vanligt): Specialiserade tillämpningar kan förekomma inom:


• Förädling av formar och verktyg: Potentiell användning av portningsliknande tekniker för att omforma inre passager i formar eller matriser.
• Flyg- och rymdindustrin eller industrin: Begränsad potential för specialverktyg för att modifiera luftflödesvägar i specifika komponenter.

Varför portningsverktyg är viktiga

• Anpassning: Portning gör det möjligt att skräddarsy motorns beteende efter specifika behov, något som massproducerade delar inte kan åstadkomma.
• Optimering: Frigör en motors fulla potential för maximal effekt och effektivitet inom en given setup.

Konkurrensfördel: Avgörande i tävlingsmiljöer där små luftflödesförbättringar innebär verkliga fördelar.

Maskiner för portningsverktyg: Precision och kraft för förbättrat luftflöde

Primära maskiner

• Verktygsslipmaskiner: Den vanligaste kraftkällan för portningsverktyg.

• Olika typer: Pneumatiska (luftdrivna) slipmaskiner är det traditionella valet, men elektriska modeller erbjuder allt bättre kontroll och precision.
• Funktion: Planslipmaskiner ger den höghastighetsrotation som behövs för att driva hårdmetallfräsar och slipverktyg för materialavverkning.
• Roterande verktyg med flexibel axel: Mindre kraftfulla än slipmaskiner, men erbjuder utmärkt manövrerbarhet för portningsarbete med fina detaljer.



Ytterligare maskiner och utrustning

• Borrpress: Används för inledande försänkningsborrningar för att fastställa den grundläggande portformen.
• Bänkslipmaskin: Kan användas för grovformning av hårdmetallborrar eller verktygsmodifieringar.
• Flödesbänk (specialiserad): För seriösa motorbyggare mäter flödesbänkar luftflödet genom portarna för att kvantifiera resultaten av portmodifieringarna.
• Verktyg för precisionsmätning: Kaliper, mikrometer och borrmätare är viktiga under hela portningsprocessen.

Faktorer vid val av maskin

• Portstorlek och komplexitet: Större portar kan kräva mer kraftfulla slipmaskiner. Invecklade former kan gynna flexibla axelverktyg.
• Stadium av portning: Grov materialavverkning kontra finbearbetning påverkar maskin- och verktygsvalen.
• Färdighetsnivå: Erfarna portörer kan använda mer kraftfull utrustning, medan nybörjare kanske föredrar den långsammare materialavverkningen med ett verktyg med flexibelt skaft.

Optimera din portning med Baucors design- och ingenjörssupport

Bortom verktyget: Baucors expertis

Som världsledande inom precisionsbearbetning förstår Baucor att det krävs mer än bara ett förstklassigt verktyg för att uppnå optimala portningsresultat. Även om specialiserade portningsverktyg kanske ligger utanför vårt kärnutbud, kan du läsa om hur vi kan stödja detta område:

• Materialkonsultation: Vi vägleder tillverkare och professionella portare om de idealiska materialen (HSS-kvaliteter, hårdmetallkvaliteter, slipmedelstyper) för verktyg som ska matcha specifika arbetsstyckesmaterial och krav.
• Anpassad verktygsdesign: Våra ingenjörer kan samarbeta med tillverkare av portningsverktyg för att utforma unika försänkningar, gradgeometrier eller specialiserade slipverktyg för icke-standardiserade applikationer.
• Expertis inom ytbeläggning: Vi ger råd om beläggningarnas lämplighet för att förbättra slitstyrka och prestanda i specifika portningsscenarier.
• Optimering av maskinbearbetning: Vår djupa kunskap om materialavverkningsprocesser gör att vi kan föreslå tekniker eller verktygsmodifieringar som förbättrar själva portningsprocessen, även när standardverktyg används.
• Fokus på precision: Baucors fokus på kvalitet innebär att vi hjälper tillverkare att utforma portningsverktyg som uppfyller motorbyggarnas höga krav.

Baucor: Din partner för optimerad motorprestanda

Genom att samarbeta med Baucor får tillverkare av portningsverktyg och yrkesverksamma tillgång till:

• Decennier av expertis inom maskinbearbetning: Vår förståelse för skärverktygsprinciper kan anpassas till de unika utmaningar som portning innebär.
• Prestationsdrivet tillvägagångssätt: Vi fokuserar på de resultat du behöver - ökad verktygslivslängd, snabbare portning, jämnare finish - för att förbättra motorprestandan.
• Samarbetsinriktat tankesätt: Baucor har ett nära samarbete med dig för att utveckla de perfekta portningsverktygslösningarna för dina specifika behov.

Viktiga designelement och överväganden

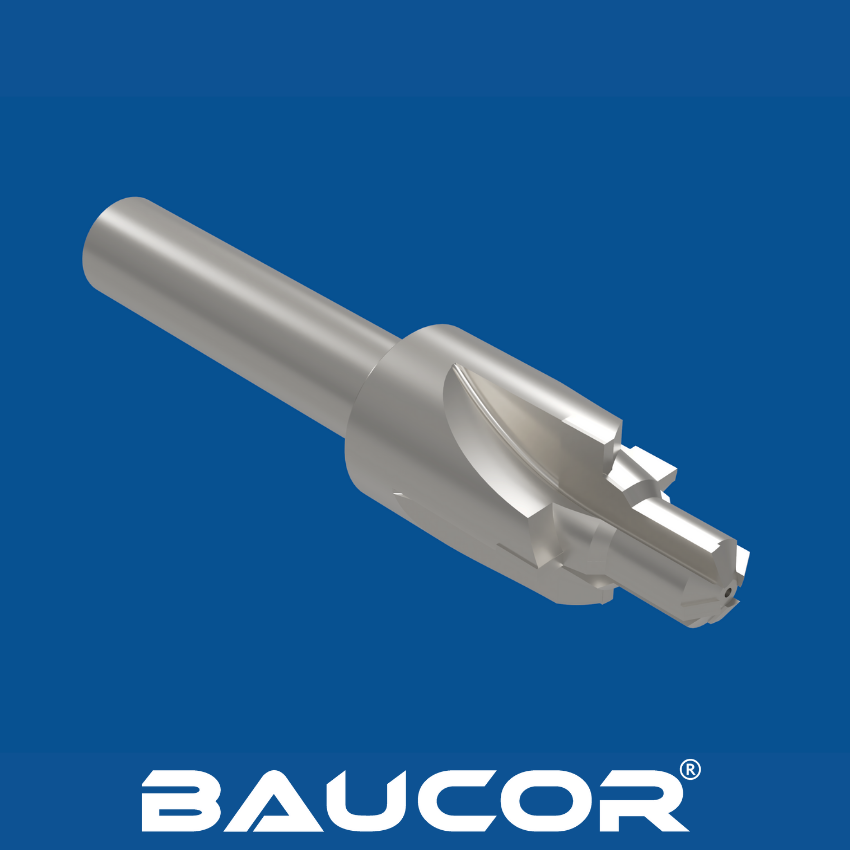

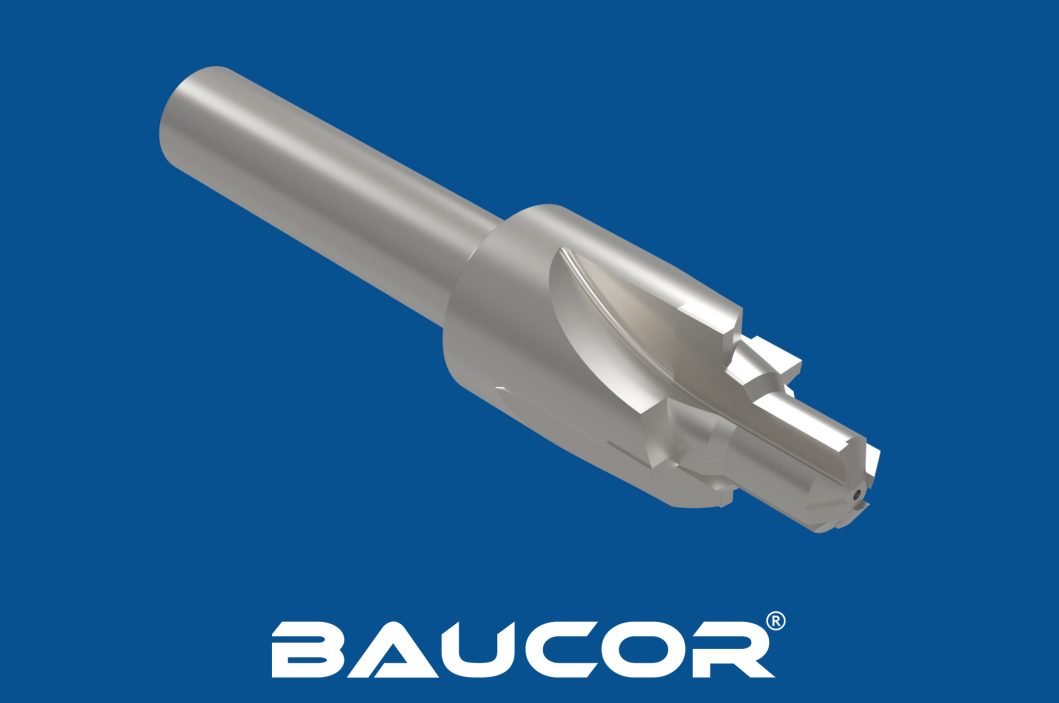

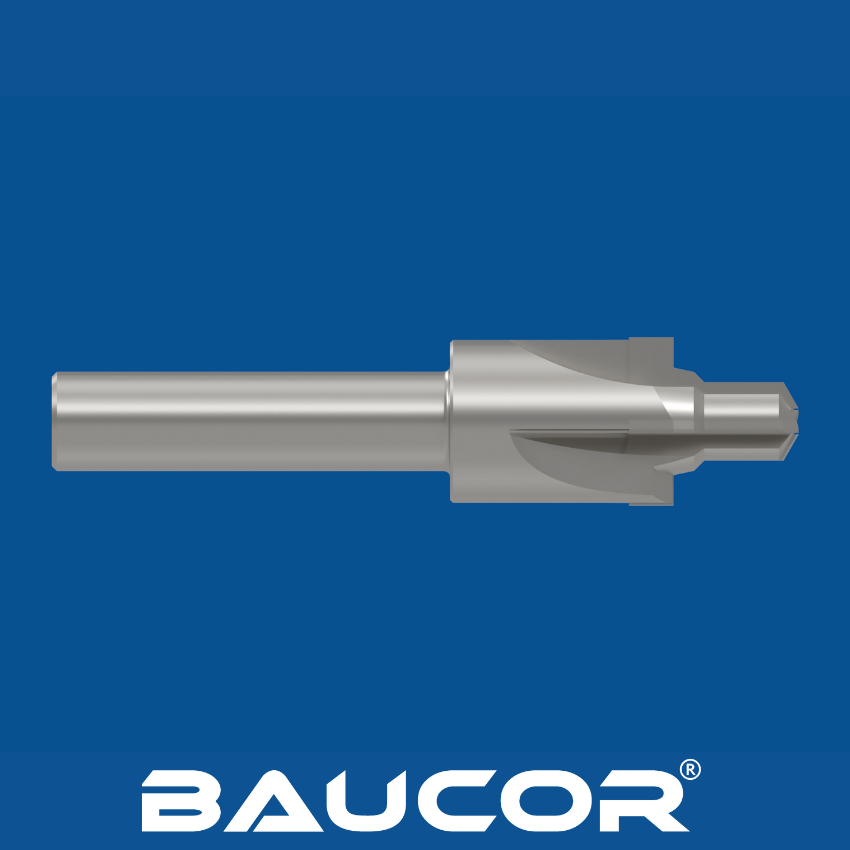

Kontraborrar

• Diameter: Måste nära matcha den önskade portens slutliga diameter.
• Skaftets storlek: Måste passa standardhylsor för matrisslipmaskiner.
• Material: HSS för de flesta användningsområden, hårdmetall för mycket slipande material.
• Flänsar: Utformningen påverkar spånevakuering och skärets jämnhet.

Fräsar av hårdmetall

• Form: Olika former för olika stadier av portning (kulspets, flamma, cylindrisk etc.). Formen avgör vilka delar av porten som kan nås.
• Storlek: Både borrhuvudets diameter och skaftets diameter är viktiga specifikationer.
• Geometri på skäret: Påverkar aggressivitet och finish. Kan skräddarsys för specifika material.
• Material: Volframkarbid är standard för sin slitstyrka.

Slipvalsar, lameller och stenar

• Form och storlek: Måste överensstämma med portformerna för effektiv användning.
• Underlag: Materialet påverkar flexibiliteten och hållbarheten.
• Kornstorlek: En progression från grov till fin behövs för en jämn finish i porten.
• Material: Aluminiumoxid, kiselkarbid eller keramik - väljs utifrån arbetsstyckets material.

Konstruktionsfaktorer som påverkas av tillämpningen

• Arbetsstyckets material: Hårdare topplocksmaterial kräver hårdare verktygsmaterial och potentiellt annorlunda gradgeometrier.
• Portform och -storlek: Bestämmer vilken storlek och räckvidd som krävs för försänkningsborrningar, grader och slipmedel.
• Kunskapsnivå: Erfarna användare kanske föredrar aggressiva verktyg, medan nybörjare kanske behöver mindre aggressiva alternativ.
• Önskat resultat: Racingportar optimeras ofta på ett annat sätt än portar för gatuprestanda.
